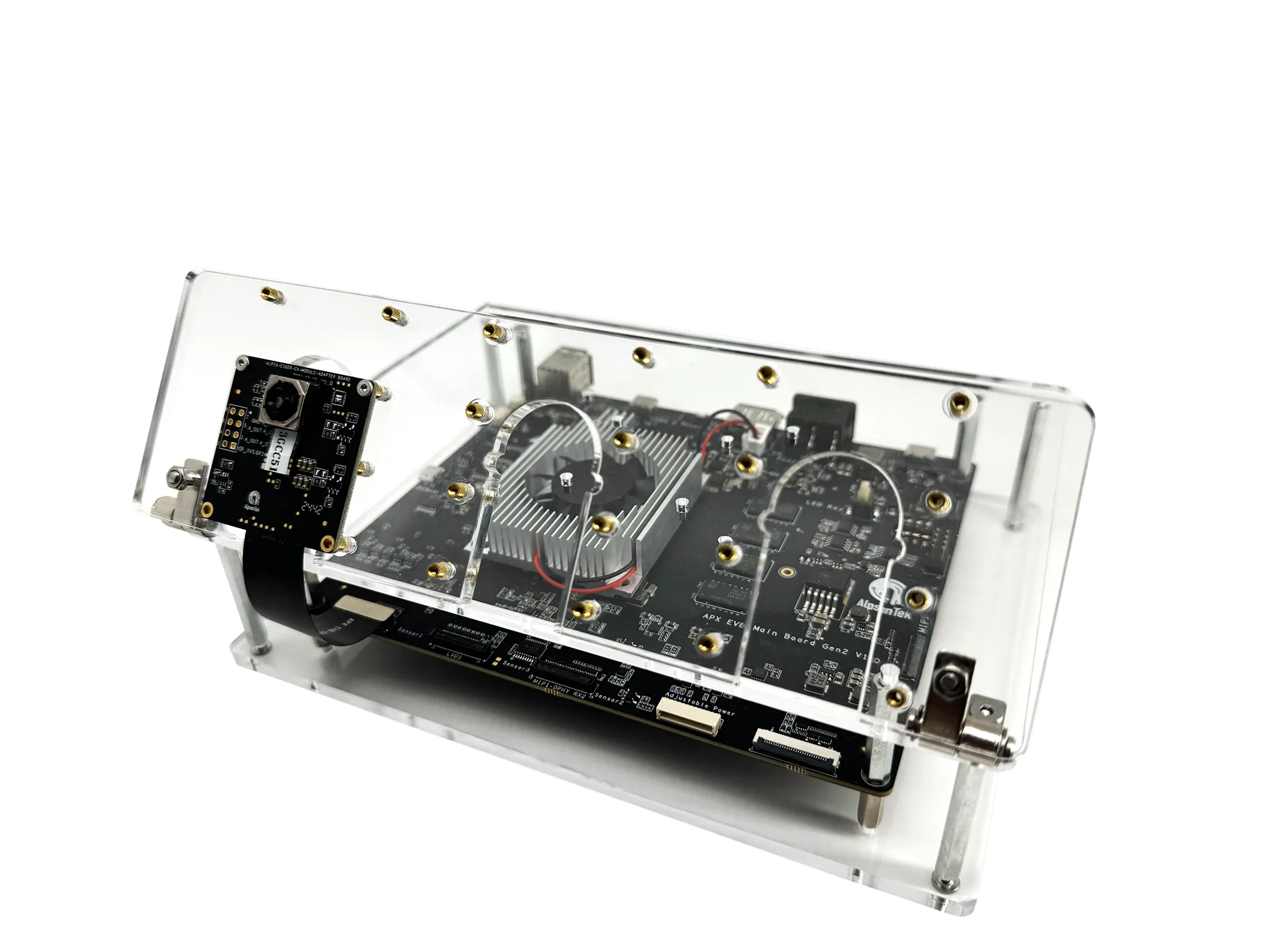

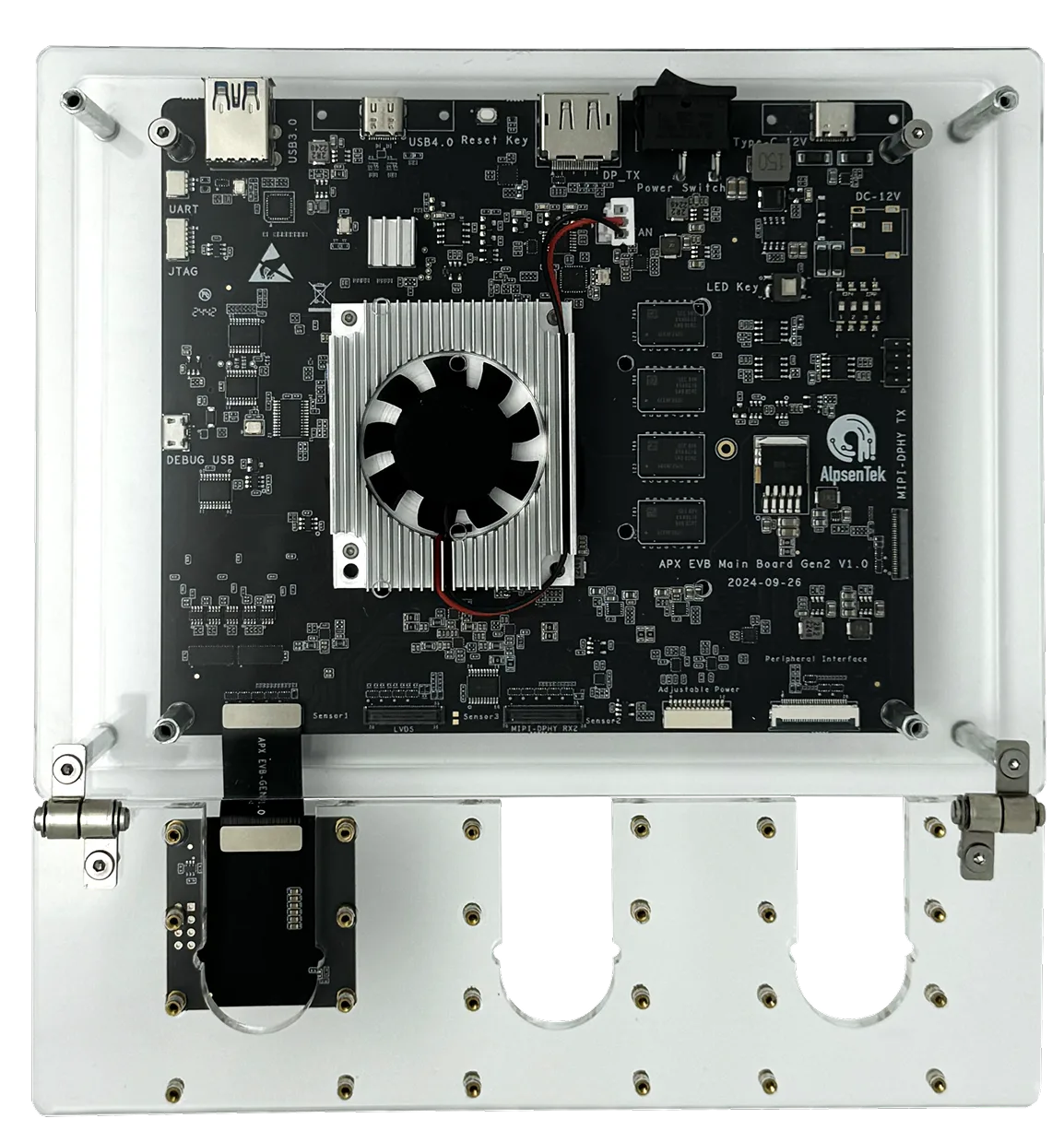

APX EVK Gen2

融合视觉专用开发板

融合视觉专用开发板

融合视觉专用开发板APXEVKGen2集成了强大的FPGA、数据存储单元和电源管理单元,提供了包含控制、采集、传输、存储、通信等类型的丰富数据接口,并配备固件、软件和算法功能,加快以用户为导向的开发。同时,它也为快速部署提供了所需的灵活性和可扩展的解决方案,配合强大的处理能力,以验证各种产品开发策略。

兼容多款ALPIX芯片

完整SDK开发支持

接口丰富支持定制

详细产品文档支持

参数规格

*参数规格可能因不同产品版本和不同应用程序不同,并可能随时间不同发生变化,须由客户技术专家对具体应用进行验证。更多信息,欢迎垂询。

评估版尺寸

L180 x W150 x H50 mm

芯片兼容性

APX系列融合视觉传感芯片

电源接口

Type-C, DC12V

FPGA

Block RAM: 4.5Mb

UltraRAM: 13.5Mb

CLB LUTS: 87.8k

调试接口

JTAG, UART

控制接口

12C, IBC, SPI

可拓展接口

PIR/IMU/Flashlight/VCSEL/Fill-light

DDR内存

4GB 64-bit DDR4

芯片工作电压

模拟:1.2-4.OV

数字:0.6-1.9V(DVDD1-3), 1.2-4V(DVDD4-5)

偏置:0-1.8V(8通道)

输出接口

MIPI C-PHY V1.2, MIPI D-PHY V1.2

DVP, QSPI, SPI, LVDS

上位机通信接口

USB3.0, USB4.0 & Thunderbolt 4.0

显示端口

DP1.2

主引导存储

QSPI Norflash 64M

辅助引导存储

SDHC card

eMMC存储

EMMC4.5, 16GB

型号规格

产品型号

介绍文件

联系销售

曝光模式(APS)

APS分辨率(MP)

EVS分辨率(MP)

有效像素

像素尺寸(μm)

光学尺寸

CFA/Chroma

APS帧率(FPS)

EVS帧率(FPS)

APS动态范围(dB)

EVS动态范围(dB)

输出接口

Global
1.3
1.3

1280Hx1024V

2.79 x 2.79

1/4"

Mono

Full @ 120
Full @ 1000
60
120

MIPI, DVP,QSPI

Rolling
4
1

APS: 2688H x 1520V
EVS: 1344H x 760V

3.15 × 3.15

1/1.64"

BAYER

Full @ 60
Full @ 500
68
120

MIPI, DVP,QSPI

Rolling
8
0.5

APS: 3264H×2448V
EVS: 816H x 612V

1.89 x 1.89

1/2"

RGBW

Full @ 30
Full @ 1000
60
100

MIPI

Rolling
8
0.5

APS: 3264H×2448V
EVS: 816H x 612V

1.89×1.89

1/2"

QBAYER

Full @ 30
Full @ 1000
60
100

MIPI

-
0.065

256Hx256V

20 x 20

1/2.5"

MONO

-
Full @ 1000
60
120

DVP

-
-3

-

-

-

-

-
-
-
-

MIPI, DVP,QSPI, SPI, LVDS
